METODI DI COLLAUDO

METODO DI COLLAUDO STANDARD

La qualità dei tubi FOR-T-FLEX è garantita dai collaudi effettuati anche in severe condizioni di funzionamento. Il grafico nella pagina seguente illustra la curva ciclica della pressione secondo la procedura di collaudo DIN 20024 e SAE J 343.
La tabella riporta i parametri di prova delle tubazioni.


Quantità di variazione di carico da 50 a 75 al minuto

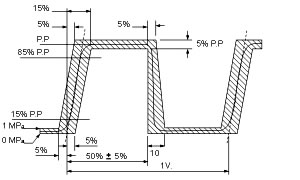

Curva ciclica della pressione
Parametri di prova
tipo di tubo
HOSE TYPE		 DN n° impulsi
IMPULSES NO		 pressione d’esercizio: aumento % per prova
working pressure (% test increase)
R1AT/1SN <25 150.000 125
R1AT/1SN > 25 150.000 100
R2AT/2SN//2SN-C 05:-50 200.000 133
R7 05:-50 150.000 125
R8 05:-50 200.000 133
4SP/4SH 05:-50 400.000 133
R12 05:-50 500.000 133
R15 05:-50 500.000 120
R13 05:-50 500.000 120
2TE 05:-50 100.000 125
3TE < 25 200.000 133
3TE > 25 200.000 100

METODO DI COLLAUDO SPECIALE

Per l’omologazione dei tubi ad altissime pressioni, oltre al collaudo SAE e DIN, si può chiedere una prova integrativa per simulare una diversa sollecitazione dei tubi.

P.P. = pressione pulsante
V. = variazione di carico
O. = punte
Parametri di prova
tipo di tubo
hose type		 DN n° impulsi
impulses no		 pressione d’esercizio: aumento % per prova
working pressure (% test increase)
4SP 05:-50 1.200.000 150
4SH 05:-50 1.200.000 150
R13 05:-50 1.200.000 150
R15 05:-50 1.200.000 150

Tale metodo di collaudo è realizzabile a temperatura costante (ciclo continuo) o a temperatura variabile (ciclo interrotto).
