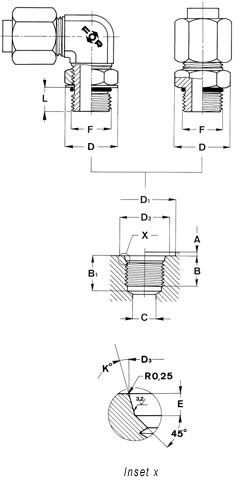

SEDI ISO 11926

PER FILETTATURA SAE J475

  • La tenuta è realizzata mediante O-ring;
  • Il diametro D3 deve essere concentrico al filetto. Errore massimo ammesso 0,13 mm;
  • La superficie lamata deve essere perpendicolare al foro filettato;
  • Le dimensioni di A e D1 non sono da eseguirsi, qualora la sede si trovi su di una superficie che soddisfi a tali condizioni.
UNF-UN
F
dimensioni
dimensions
7/16-20 1/2-20 9/16-18 3/4-16 7/8-14 1"1/16-12 1"3/16-12 1"5/16-12 1"5/8-12 1"7/8-12
øest nom. od nom. 11,11 12,7 14,29 19,05 22,23 26,99 30,16 33,34 41,27 47,62
øint min. id min. 9,85 11,5 12,95 17,5 20,45 24,85 27,9 31,3 39,1 45,5
A max. 1,6 1,6 1,6 2,4 2,4 2,4 2,4 3,2 3,2 3,2
B min. 11,5 11,5 12,7 14,3 16,7 19 19 19 19 19
B1 min. 14 14 15,5 17,5 20 23 23 23 23 23
C min. 4,5 6 7,5 10 12,5 16 18 21 27 33
D 16,5 18,5 20,5 26 29,5 36,5 40,5 44,5 55 62
D1 min. 21 23 25 30 34 41 45 49 58 65
D2 min. 15 16 18 22 26 32 35 38 48 54
D3 +0,05 -0,05 12,45 14,05 15,7 20,65 24 29,2 32,4 35,55 43,55 49,9
E +0,4 -0 2,4 2,4 2,5 2,5 2,5 3,3 3,3 3,3 3,3 3,3
K +1° -1° 12° 12° 12° 15° 15° 15° 15° 15° 15° 15°
L rif. 9,5 9,5 10,5 12 13,5 15,5 15,5 15,5 15,5 15,5
*o.ring 0-18089 0-18105 0-20119 0-22163 0-24192 0-29235 0-29266 0-29297 0-30375 0-30437
coppia di serraggio
assembly torque (N.m)

21 27 40 78 110 180 230 285 320 400
press. max. di esercizio
(bar) raccordi diritti
max. oper. pres. (bar)
straight connectors

630 630 630 630 420 420 420 420 280 280
press. max. di esercizio
(bar) raccordi orientabili
max. oper. pres. (bar)
adjustable connectors
420 420 420 420 420 420 380 350 280 250
*LE GUARNIZIONI VENGONO ESEGUITE IN MESCOLA NBR °SHORE-A 85 +5/-0 (TEMPERATURA MASSIMA D’IMPIEGO -20°C +120°C).
PER APPLICAZIONI SPECIALI PREGASI CONSULTARE IL NOSTRO UFFICIO TECNICO.
