ImmaginePerModifica3_TenutaMetallica

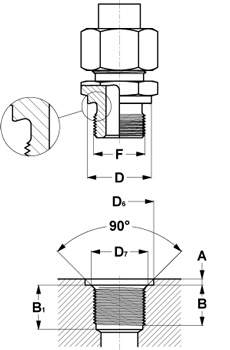

ISO 9974-3 PORTS FOR METRIC PARALLEL THREAD

The sealing is accomplished by means of cutting surface.
Spot-faced surface must be square to thread in port. Machining operations such as A and D6 not required when port surface complies with requirements.


F DIMENSIONI DIMENSIONS
GAS-BSPP
 10x1 12x1,5 14x1,5 16x1,5 18x1,5 20x1,5 22x1,5 26x1,5 27x2 33x2 42x2 48x2
Ø EST NOM OD NOM 10 12 14 16 18 20 22 24 27 33 42 48
Ø INT MIN ID MIN 8,9 10,3 12,3 14,3 16,3 18,3 20,3 24,3 24,8 30,8 39,8 45,8
A MAX 1 1,5 1,5 1,5 2 2 2,5 2,5 2,5 2,5 2,5 2,5
B MIN. 8 12 12 12 12 14 14 16 16 18 20 22
B1 MIN. 13,5 18,5 18,5 18,5 18,5 20,5 20,5 22,5 24 26 28 30
D 13,9 16,9 18,9 20,9 22,9 24,9 26,9 30,9 31,9 38,9 48,9 54,9
D6 MIN. 15 18 20 23 25 27 28 33 33 41 51 56
D7 +0,20 10 12 14 16 18 20 22 26 27 33 42 48
COPPIA DI SERRAGGIO
ASSEMBLY TORQUE (N.m)
SERIE LEGGERA - LIGHT SERIES
 18 30 45 65 80 140 140 190 200 340 500 630
PRESS.MAX. DI ESERCIZIO (BAR)
RACCORDI DIRITTI MAX. OPER. PRES. (BAR)
STRAIGHT CONNECTORS		 250 250 250 250 250 160 160 160 160 100 100 100
COPPIA DI SERRAGGIO
ASSEMBLY TORQUE (N.m)
SERIE PESANTE - HEAVY SERIES
   35 55 70 110 150 170 270 270 410 540 700
PRESS.MAX. DI ESERCIZIO (BAR)
RACCORDI DIRITTI MAX. OPER. PRES. (BAR)
STRAIGHT CONNECTORS		 400 400 400 400 400 400 400 400 400 250 160 160
