SEDI ISO 1179

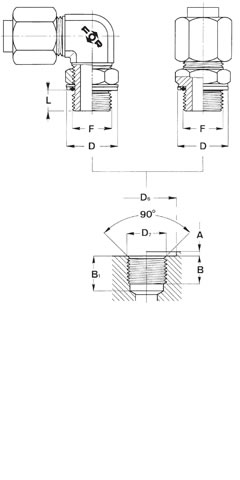

PER FILETTATURA BSPP (O-RING E RONDELLA DI RITEGNO)

La tenuta è realizzata mediante O-ring e rondella di ritegno.
La superficie lamata deve essere perpendicolare al foro filettato.
Le dimensioni di A e D6 non sono da eseguirsi, qualora la sede si trovi su una superficie che soddisfi a tali condizioni.


GAS-BSPP
F
dimensioni
dimensions		 1/8-28 1/4-19 3/8-19 1/2-14 3/4-14 1" -11 1" 1/4-11 1" 1/2-11
øest nom. od nom. 9,73 13,16 16,66 20,96 26,44 33,25 41,91 47,8
øint min. id min. 8,6 11,45 14,95 18,65 24,12 30,3 38,95 44,85
A max. 1 1,5 2 2,5 2,5 2,5 2,5 2,5
B min. 8 12 12 14 16 18 20 22
B1 min. 13 18,5 18,5 22 24 27 29 31
D 15,5 19,5 24 28,5 35 43 52,5 58,5
D6 min. 17 21 24,5 30 37 46 54 61
D7 +0,2 -0 9,8 13,2 16,7 21 26,5 33,3 42 47,9
L rif. 6,5 9 9,5 11,5 13,5 15 16 16
*o.ring 0-18076 0-26108 0-26139 0-26178 0-26235 0-35297 0-35377 0-35440
rond. di ritegno
retaining ring		 r-12114 r-18162 r-18194 r-18233 r-18289 r-25368 r-25450 r-25513
coppia di serraggio
assembly torque (N.m)
 		 25 40 75 100 190 320 450 550
press. max. di esercizio
(bar) raccordi diritti
max. oper. pres. (bar)
straight connectors
 		 350 350 350 350 280 280 250 210
press. max. di esercizio
(bar) raccordi orientabili
max. oper. pres. (bar)
adjustable connectors		 250 250 250 250 250 250 210 180

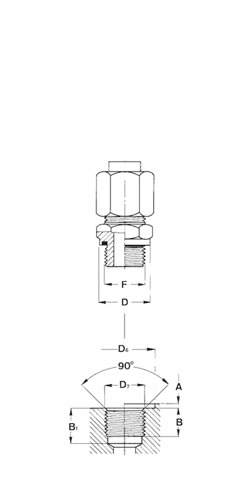

PER FILETTATURA BSPP (TENUTA ELASTOMERICA)

La tenuta è realizzata mediante l'elastomero.
La superficie lamata deve essere perpendicolare al foro filettato. Le dimensioni di A e D6
non sono da eseguirsi, qualora la sede si trovi su una superficie che soddisfi a tali condizioni.


GAS-BSPP
F
dimensioni
dimensions		 1/8-28 1/4-19 3/8-19 1/2-14 3/4-14 1" -11 1" 1/4-11 1" 1/2-11
øest nom. od nom. 9,73 13,16 16,66 20,96 26,44 33,25 41,91 47,8
øint min. id min. 8,6 11,45 14,95 18,65 24,12 30,3 38,95 44,85
A max. 1 1,5 2 2,5 2,5 2,5 2,5 2,5
B min. 8 12 12 14 16 18 20 22
B1 min. 10 15 15 18 20 23 25 25
D 13,9 18,9 21,9 26,9 31,9 39,9 49,9 54,9
D6 min. 15 20 23 28 33 41 51 56
D7 +0,2 -0 9,8 13,2 16,7 21 26,5 33,3 42 47,9
*elastomero seal f-10085 f-15116 f-15147 f-15185 f-15239 f-20297 f-20388 f-20447
coppia di serraggio
assembly torque (N.m)		 25 60 90 130 200 380 500 600
press. max. di esercizio
(bar) raccordi diritti
max. oper. pres. (bar)
straight connectors		 630 630 630 420 420 420 300 300
*LE GUARNIZIONI VENGONO ESEGUITE IN MESCOLA NBR °SHORE-A 85 +5/-0 (TEMPERATURA MASSIMA D’IMPIEGO -20°C +120°C).
PER APPLICAZIONI SPECIALI PREGASI CONSULTARE IL NOSTRO UFFICIO TECNICO.
