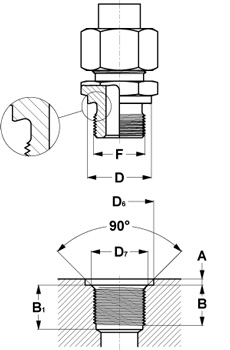

SEDI ISO 1179-4 PER FILETTATURA BSPP CILINDRICA

La tenuta è realizzata mediante superficie tagliente.
La superficie lamata deve essere perpendicolare al foro filettato.
Le dimensioni di A e D6 non sono da eseguirsi, qualora la sede si trovi su una superficie che soddisfi a tali condizioni.


F DIMENSION DIMENSIONS
GAS-BSPP
 1/8-28 1/4-19 3/8-19 1/2-14 3/4-14 1"-11 1"1/4-11 1"1/2-11
Ø EST NOM OD NOM 9,73 13,16 16,66 20,96 26,44 33,25 41,91 47,80
Ø INT MIN ID MIN 8,6 11,45 14,95 18,65 24,12 30,3 38,95 44,85
A MAX 1 1,5 2 2,5 2,5 2,5 2,5 2,5
B MIN. 8 12 12 14 16 18 20 22
B1 MIN. 10 15 15 18 20 23 25 25
D 13,8 17,8 21,8 25,8 31,8 38,8 48,8 54,8
D6 MIN. 15 20 23 28 33 41 51 56
D7 +0,20 9,8 13,2 16,7 21 26,5 33,3 42 47,9
COPPIA DI SERRAGGIO
ASSEMBLY TORQUE (N.m)
SERIE LEGGERA - LIGHT SERIES
 18 35 70 120 180 330 540 630
PRESS.MAX. DI ESERCIZIO (BAR)
RACCORDI DIRITTI
MAX. OPER. PRES. (BAR)
STRAIGHT CONNECTORS		 250 250 250 200 160 100 100 100
COPPIA DI SERRAGGIO
ASSEMBLY TORQUE (N.m)
SERIE PESANTE - HEAVY SERIES
   55 90 140 270 340 540 700
PRESS.MAX. DI ESERCIZIO (BAR)
RACCORDI DIRITTI
MAX. OPER. PRES. (BAR)
STRAIGHT CONNECTORS		   400 400 400 400 250 160 160
