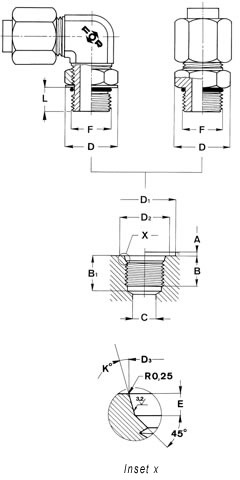

SEDI JIS 2351

 PER FILETTATURA BSPP

  • La tenuta è realizzata mediante O-ring;
  • Il diametro D3 deve essere concentrico al filetto. Errore massimo ammesso 0,13 mm;
  • La superficie lamata deve essere perpendicolare al foro filettato;
  • Le dimensioni di A e D1 non sono da eseguirsi, qualora la sede si trovi su di una superficie che soddisfi a tali condizioni.
GAS-BSPP
F
dimensioni
dimensions		 1/8-28 1/4-19 3/8-19 1/2-14 3/4-14 1"-11 1"1/4-11 1"1/2-11
 øest nom. od nom. 9,73 13,16 16,66 20,96 26,44 33,25 41,91 47,80
øint min. id min. 8,60 11,45 14,95 18,65 24,12 30,30 38,95 44,85
A max. 1 1,5 2 2,5 2,5 2,5 2,5 2,5
B min. 10 12 12 16 17 21 21,5 21,5
B1 min. 15 18 18 24 25 30 30 30
C min. 4,5 7,5 9 14 18 23 30 36
D 15,5 19,5 24 28,5 36 44 52,5 59
D1 min. 18 24 28 34 45 51 62 68
D2 min. 13 18 22 26 32 39 48 55
D3 +0,1 -0 11,6 15,6 18,6 22,6 29,8 35,8 44,8 50,8
E +0,4 -0 2 2,5 2,5 2,5 3,5 3,5 3,5 3,5
K +1° -1° 15° 15° 15° 15° 15° 15° 15° 15°
L rif. 8 10,5 11,5 14,5 16 18,5 18,5 18,5
*o.ring 0-19080 0-24108 0-24138 0-24178 0-35237 0-35287 0-35377 0-35437
coppia di serraggio
assembly torque (N.m)		 20 35 70 100 190 300 330 400
press. max. di esercizio
(bar) raccordi diritti
max. oper. pres.
(bar) straight connectors		 630 630 630 420 420 420 280 280
press. max. di esercizio
  (bar) raccordi orientabili
max. oper. pres. (bar)
adjustable connectors		 420 420 420 420 420 350 280 250
*LE GUARNIZIONI VENGONO ESEGUITE IN MESCOLA NBR °SHORE-A 85 +5/-0 (TEMPERATURA MASSIMA D’IMPIEGO -20°C +120°C).
PER APPLICAZIONI SPECIALI PREGASI CONSULTARE IL NOSTRO UFFICIO TECNICO
